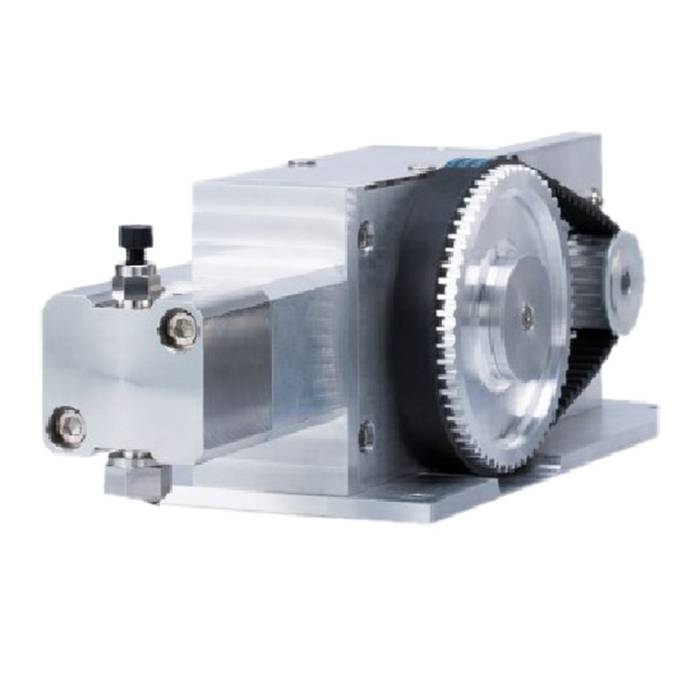

多相位凸輪高壓恒流泵技術
全國免費服務熱線
15861973208
- 產品介紹
主要研究內容、技術工藝路線
1、關鍵技術和創新點
a、多相位凸輪技術在高壓恒流泵中的應用 研發具有我國自主知識產權的多相凸輪技術，使高壓恒流泵輸液穩定性、可靠性、壽命上得到全面提升，為高壓恒流泵躍居國際一流水平奠定了基礎。傳統凸輪泵均采用單相凸輪。即凸輪軸每運行一周系統完成一次供液過程，該泵采用自主知識產權的發明專利－一多相凸輪驅動技術，即凸輪軸每運行一周系統完成n次供液（n≥2) , 其直接優勢是：在高壓恒流泵流速相同條件下，泵使用壽命是傳統泵的4~6倍，且壓力脈動是傳統泵的1/6~1/4倍；在壽命一致條件下，高壓恒流泵輸液量是傳統泵的6~8倍；由于多相凸輪技術在高壓恒流泵成功應用，將使凸輪泵技術水平達到一個新的高度。
b、電機閉環控制技術
隨著自動控制技術的不斷發展，閉環控制技術越來越多的應用到各個領域，該泵具有先進的電機閉環控制技術，將動態采集系統壓力，通過壓力變化，實時修正電機轉速，以使系統壓力波動值達到最小，保證了系統輸液穩定性。
c、多點流速擬合技術 在現今科技高速發展時代，計算機仿真技術得到了廣泛應用，本系統成功運用計算動態機仿真、多點擬合技術，進一步確保了高壓恒流泵流速范圍內輸液準確度。
2、關鍵技術內容及技術路線
多相凸輪技術 多相凸輪泵結構示意圖如下：眾所周知：阿基米德螺旋線，可將一個物體的圓周運動轉換成另一個物體的勻速直線運動。為減小壓力脈動，多相凸輪的所有吸液曲線和供液曲線均使用了阿基米德螺旋線，從理論上講，脈動為零。設計凸輪可根據理想的每轉排量v和所選用的柱塞直徑D, 計算出理論升程或導程R R=v/π (D/2)2=4v/元D2公式1再根據設計需要將R做n （相位數）等分后就得到1/n等分的實際升程r。
3、技術考核指標
名稱 指標 流量準確度 0. 5% 流量重復性 0. 05% 壓力波動 0. 2% 泵耐壓 6000psi 流量范圍0. 1~100 ul/min, 0. 01~9. 999ml/min,0. 1~100. 0ml/min, 0. 5~250. 0ml/min,1~500ml/min, 10~1000ml/min
